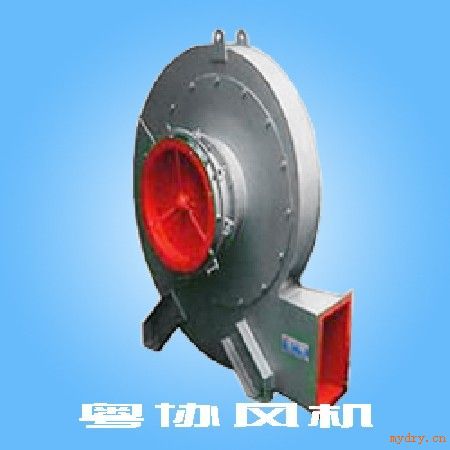

| GG、GY型鍋爐引風機 |
| 關鍵詞：引風機 鍋爐引風機 風機 鼓風機 |
|
|
公司名稱：佛山市粵協風機制造有限公司 |
 |
詳細說明 |
| ☆風機的型式 (1) 通、引風機做成單吸式，可制成順時針旋轉或逆時針旋轉兩種形式。從傳動端一側正視風機，葉輪工作時順時針旋轉稱為順時針旋轉風機，反之則稱之逆時針旋轉風機。風機的出口角度可做成順、逆、0°、45°、90°、135°、180°、225°不同出口方向，特殊出口方向可訂貨說明。 (2) 風機的傳動方式：GG0.5-15, GG1-15, GG2-15, GG4-15的傳動方式為A式，GY 0.5-15, GY1-15的傳動方式為C式，其他風機的傳動方式均為D式。 ☆風機的結構 離心式風機主要由葉輪、機殼、進風口、調節門、機架、傳動組等組成。 (1) 葉輪 由弧錐形輪蓋、葉片和平板形輪盤之間采用鋼板焊接結構，并與軸盤牢固鉚接成整體結構。葉輪經靜、動平衡校正，并經超速試驗，因此運轉平穩可靠。 (2) 機殼 采用普通鋼板焊接而成的蝸殼形整體結構。 (3) 進風口 制成收斂式流線形整體結構，用螺栓固定在機殼入口側墻板上或蓋板法蘭上。 (4) 調節門 是用來調節風量 裝置。調節門葉片為花瓣形，采用外傳動結構，轉動靈活方便，調節范圍由90°(全閉)到0°(全開)。從進風口方向看．調風門手柄位置一般在右側。順時針風機，手柄由下向上拉是由全閉到全開，逆時針風機，手柄由上向下是全閉到全開。 (5) 機架 采用型鋼等焊接而成。 (6) 傳動組 由主軸、聯軸器、軸承箱組成(A式無傳動組) 。主軸由優質鋼制成，采用滾動軸承，軸承箱上裝有溫度計和油位指示器，潤滑油采用全損耗系統用油L-AN46，油量按油位標志而定(傳動組里一般出廠時無油)。 |
|
|
