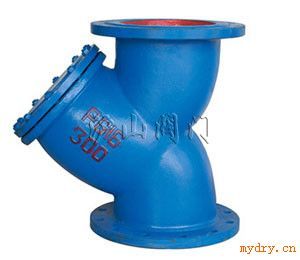

YFG型法蘭過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣�？砂从脩粢笾谱鳛V網，其外型基本相同(Y型)，內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，TYG型過濾器使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。
二、YFG型法蘭過濾器特點
1、抗污性強，排污方便；流通面積大，壓力損失��；結構簡單，體積小。重量輕。
2、濾芯網材質。均為全不銹鋼制作。耐腐蝕性強。使用壽命長。
3、過濾網密度：為l0—120目，介質：蒸汽、空氣、水、油品、或根據用戶要求定做。
4、伸縮型特點：拉伸長度。*大位置可移伸100mm。有利于安裝方便。提高工作效率。
三、YFG型法蘭過濾器主要零件部件材料表
主要零件部件材料表 | Code
序號 | Parts
零件名稱 | Materials
材料 |
1 | Bodv
閥體 | CarbonsteelStainlessSteel
碳鋼、不銹鋼 |
2 | Filter Core Net
濾芯網 | Stainless Steel
不銹鋼 |
3 | Gasket
墊片 | Metal graphite
金屬石墨 |
4 | Gauze Filter Cap
濾網蓋 | CarbonsteeIStainlessSteel
碳鋼、不銹鋼 |
四、YFG型法蘭過濾器技術參數表
Model
產品型號 | Nominal
Diameter(DN)
公稱通徑 | Connection
連接方式 | Nominal
Pressure fMPa)
公稱壓力 | Max．Allowable
TMP(℃)
*高允許溫度 | External Dimensions(mm)外形尺寸 |
L | H1 | H2 |
YFG | 15—20
25 | Flange法蘭 | 1.6—4.0 | 425 | 160
150 | 53
58 | 70
95 |
YFG | 32 | Flange法蘭 | 1.6—4．O | 425 | 1 80 | 73 | 120 |
YFG | 40 | Flange法蘭 | 1.6—4.0 | 425 | 200 | 75 | 1 35 |
YFG | 50 | Flange法蘭 | 1.6—4.0 | 425 | 230 | 80 | 1 65 |
YFG | 65 | Flange法蘭 | 1.6—4.0 | 425 | 270 | 93 | 1 80 |
YFG | 80 | Flange法蘭 | 1.6—4．O | 425 | 290 | 1 00 | 1 89 |
YFG | 1 00 | Flange法蘭 | 1.6—4.0 | 425 | 310 | 1 1 0 | 235 |
YFG | 125 | Flange法蘭 | 1.6—4.0 | 425 | 400 | 125 | 280 |
YFG | 1 50 | Flange法蘭 | 1.6—4.0 | 425 | 430 | 143 | 345 |
YFG | 200 | Flange法蘭 | 1.6—4．O | 425 | 500 | 170 | 410 |
YFG | 250 | Flange法蘭 | 1.6—4.0 | 425 | 590 | 203 | 610 |
YFG | 300 | Flange法蘭 | 1.6—4.0 | 425 | 650 | 230 | 690 |
YFG | 350 | Flange法蘭 | 1.6—4.0 | 425 | 700 | 255 | 780 |
